产品设计与验证中的NVH工程:系统化方法与技术实践

1. NVH正向设计体系架构

1.1 全流程集成框架


1.2 关键要素矩阵

阶段 核心任务 技术工具 交付物
概念设计 竞争车对标/目标设定 数据库分析/心理声学模型 NVH目标树(含权重)
详细设计 结构动力学优化/声学包设计 FEM/BEM/多体动力学 优化方案报告
验证阶段 故障模式复现与改进 HIL测试/传递路径分析 V&V验证报告

2. 先进设计技术

2.1 基于AI的智能设计

  • 生成式设计应用

    • 通过GAN网络生成满足NVH约束的轻量化拓扑结构(减重15%同时模态提升20%)

    • 强化学习优化阻尼材料布局(振动衰减效率提升30%)

2.2 多学科协同优化

  • 耦合场分析案例

    • 电动汽车减速箱:电磁-结构-声学联合仿真(Maxwell+Mechanical+Actran)

    • 关键参数:齿面修形量(μm级)对啸叫噪声的影响规律

2.3 数字孪生应用

  • 实时预测模型

    • 工作转速范围内振动响应实时预测(误差<3%)

    • 基于工况数据的寿命预测(轴承剩余寿命估算)

    • 建立降阶模型(ROM)实现:

3. 验证技术体系

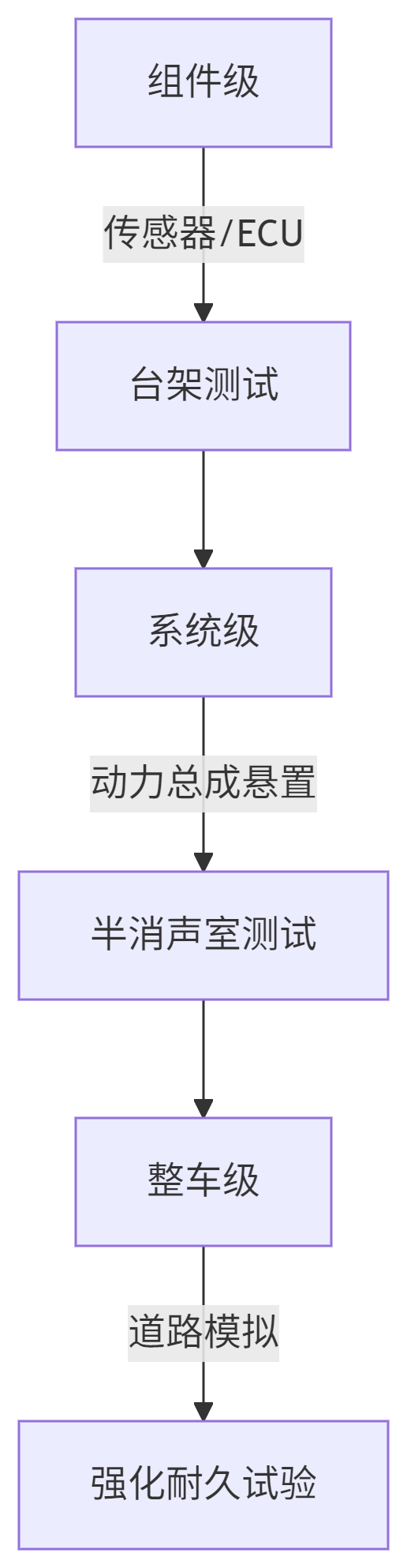

3.1 分层验证策略


3.2 创新验证方法

  • 虚拟验证场(Proving Ground Digital Twin)

    • 将典型路面谱(如比利时路)转化为4-post rig驱动信号

    • 实现24小时不间断验证(等效实车3万公里)

  • 故障注入测试

    • 故意引入传感器偏移/通讯延迟(CAN总线),验证系统鲁棒性

4. 行业特色实践

4.1 新能源汽车专项

  • 高频电磁噪声控制

    • IGBT开关噪声(10-100kHz)的屏蔽设计

    • 电机PWM载频与车身结构模态避频策略

  • 电池包NVH

    • 结构胶刚度对模组共振的影响(最优值范围:500-800MPa)

4.2 工程机械领域

  • 驾驶室声学封装

    • 多层组合设计(1.5mm钢板+2mm阻尼层+30mm吸音棉)

    • 插入损失>25dB@500Hz

  • 液压系统振动

    • 软管长度与压力脉动的非线性关系(临界长度公式验证)

5. 数据驱动闭环

5.1 知识管理系统

  • 建立NVH问题-解决方案映射库(含3000+案例)

  • 基于相似度算法的智能推荐(解决效率提升40%)

5.2 量产监控体系

  • 在线NVH检测工位:

    • 关键指标:怠速振动(<0.5m/s²)、密封性(Δp<5Pa)

    • 数据追溯:每车NVH指纹存档(支持售后问题溯源)

6. 技术发展前沿

  • 超材料应用

    • 声子晶体隔振器(带隙特性定制)

    • 负刚度结构低频隔振(<50Hz)

  • 量子传感

    • 金刚石NV色心传感器(纳米级振动检测)

  • 神经形态计算

    • 类脑芯片实时处理振动信号(功耗<1W)

7. 工程价值量化

  • 正向设计收益:

    • 开发周期缩短30%(传统12月→8.4月)

    • 售后NVH问题率降低60%

  • 验证技术价值:

    • 台架试验替代70%路试(成本下降$250k/项目)

该体系将传统经验驱动转变为模型驱动的创新范式,通过多尺度仿真、智能算法与数字化验证技术的融合,实现NVH性能的精准可控设计。
