主被动声音管理系统

发布时间:2025/05/28点击次数:

主被动噪声管理系统:技术原理与工程应用

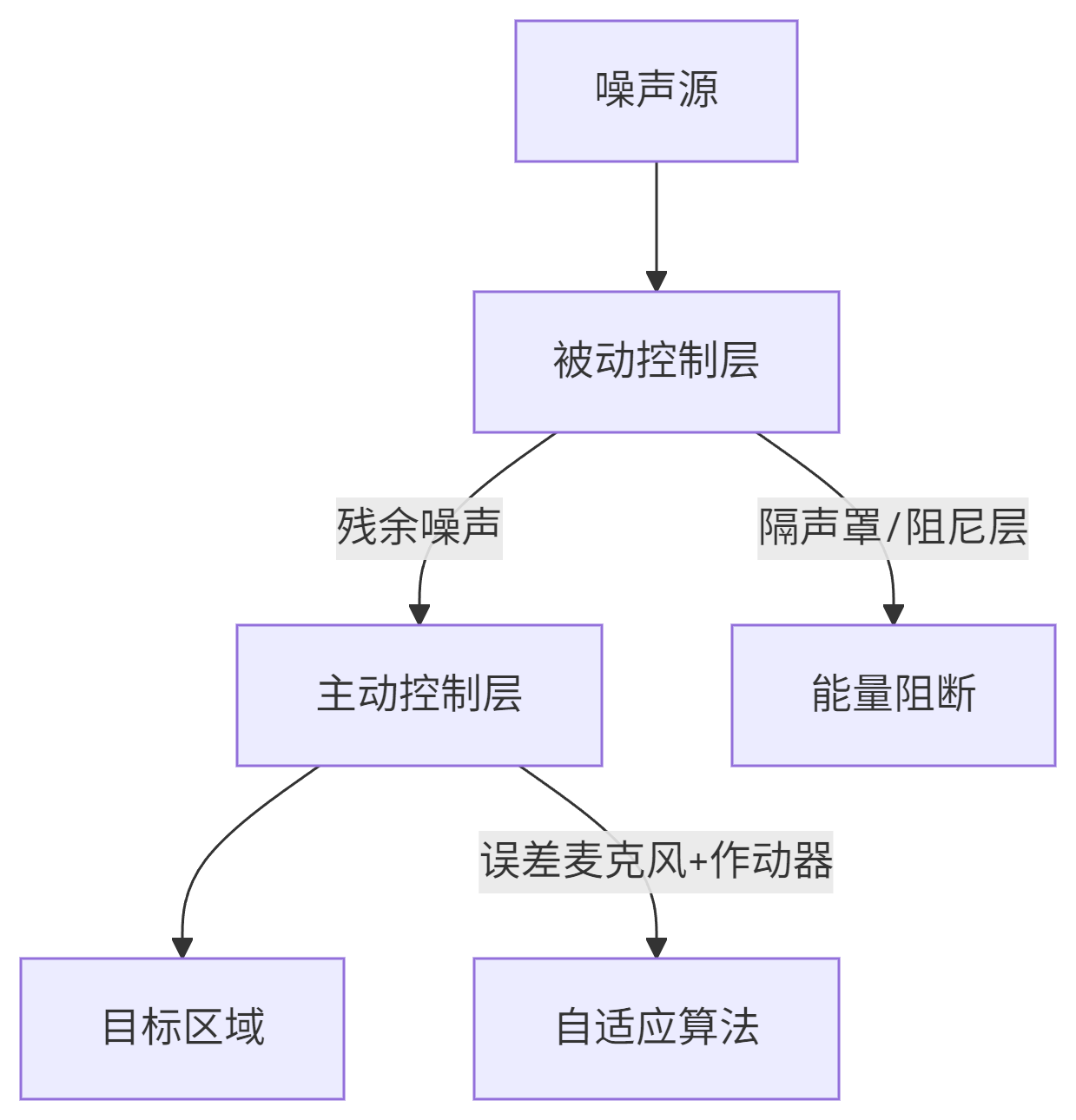

1. 系统架构与工作原理

1.1 技术组成矩阵

分类 主动控制 被动控制
控制时机 实时反馈/前馈干预 预先设计的物理隔阻
核心机制 声波/振动波抵消(反相声学) 能量吸收/反射/隔离
频段侧重 低频(<500Hz) 中高频(>200Hz)
能耗特性 需持续供电(≈10-100W) 零能耗


2. 被动噪声控制技术

2.1 核心方法

  • 隔声(Sound Insulation)

    • 质量定律:面密度倍增→隔声量提升≈6dB(单层1mm钢板STL≈30dB@1kHz)

    • 双层隔声:15mm空气层+阻尼处理,共振频率可低至80Hz

  • 吸声(Sound Absorption)

    • 多孔材料:聚酯纤维(NRC>0.9)、泡沫铝(兼顾吸声与强度)

    • 亥姆霍兹共振器:针对性吸收特定频率(如200Hz管道噪声)

  • 阻尼(Damping)

    • 自由层阻尼:3M阻尼片(损耗因子η≈0.3@100Hz)

    • 约束层阻尼:铝板+粘弹性层+钢板(η提升2-3倍)

2.2 先进材料应用

  • 声学超材料

    • 局域共振型:针对500-1000Hz的轻量化隔声(面密度<2kg/m²)

    • 薄膜型:低频吸收(100-300Hz)的柔性解决方案

  • 智能阻尼材料

    • 磁流变弹性体:磁场可调损耗因子(η变化范围0.1-0.8)

3. 主动噪声控制技术

3.1 系统构成

  • 传感端

    • 参考麦克风(监测原噪声)

    • 误差麦克风(监测残余噪声)

  • 处理单元

    • 自适应算法(FxLMS算法延迟需<1/4波长)

  • 作动端

    • 扬声器(空气声控制)

    • 惯性作动器(结构声控制)

3.2 关键技术突破

  • 多通道控制系统

    • 16通道以上ANC系统(汽车舱内全域降噪)

    • 3D声场重构(球谐函数分解)

  • 新型作动器

    • 等离子体扬声器:无振膜设计(频响20Hz-20kHz)

    • 压电堆作动器:结构振动控制(出力>200N)

3.3 算法演进

  • 深度学习应用

    • LSTM网络预测非平稳噪声(预测精度提升40%)

    • 强化学习优化控制参数(收敛速度提高3倍)

  • 非线性补偿

    • Volterra滤波器处理作动器饱和非线性

4. 典型工程应用

4.1 汽车领域

  • 主动路噪控制(ARNC)

    • 轮端加速度计+舱内扬声器,降低20-150Hz噪声(效果5-8dB)

  • 电机主动声设计(ASD)

    • 注入谐波声掩盖电磁噪声(声品质提升2级)

4.2 航空航天

  • 舱内主动降噪

    • 头靠内置扬声器阵列(降噪量10dB@300Hz)

  • 发动机振动控制

    • 主动支架(作动器+液压悬置)抑制叶片通过频率振动

4.3 工业设备

  • 变压器有源降噪

    • 分布式麦克风+户外扬声器塔(社区噪声达标)

  • 管道噪声控制

    • 声学黑洞(ABH)与ANC联合控制(宽带降噪15dB)

5. 系统集成挑战

5.1 技术瓶颈

  • 主动控制稳定性

    • 时变路径(如车窗开闭)导致算法失稳

  • 被动材料耐久性

    • 阻尼材料高温老化(≥120℃时η下降50%)

5.2 成本平衡

  • 乘用车ANC系统增量成本:$50-200/车

  • 声学超材料量产成本:$100-500/m²

6. 前沿发展方向

  • 自供能系统

    • 振动能量收集(压电材料)为ANC供电

  • 数字孪生控制

    • 基于实时仿真的预测性ANC(延迟<1ms)

  • 智能拓扑优化

    • 深度学习生成非对称隔声结构(STL提升30%)

7. 性能评估标准

  • 被动系统

    • 插入损失(IL)、传输损失(TL)、吸声系数(α)

  • 主动系统

    • 降噪量(NR)、收敛时间(<100ms)、鲁棒性(±20%参数扰动)

主被动噪声管理系统正从分立应用智能融合演进,通过"被动筑基+主动精调"的策略,实现全频段、全工况的噪声治理,成为高端装备的标配技术。
