工程机械与车辆整机NVH设计开发

发布时间:2025/05/28点击次数:


1. 行业特点与挑战

工程机械(挖掘机、装载机等)与商用车辆(卡车、客车等)的NVH设计面临独特挑战:

  • 工况复杂:高负载、变速变载、非平稳运行(如液压系统脉动)

  • 声源多样:动力系统(柴油机/电机)、液压系统、传动系统、工作装置冲击噪声

  • 使用环境严苛:露天作业背景噪声高,驾驶员长时间暴露需更高舒适性

  • 标准差异:ISO 5008(工程机械)、ECE R51(车辆)等法规限值不同

2. NVH设计开发流程

2.1 目标设定
  • 法规合规性:满足ISO/ECE噪声限值(如挖掘机机外噪声≤72 dB(A))

  • 用户感知优化:降低驾驶室内部轰鸣声(<100Hz)与高频异响(>2kHz)

  • 可靠性关联:抑制共振导致的结构疲劳(如车架开裂风险)

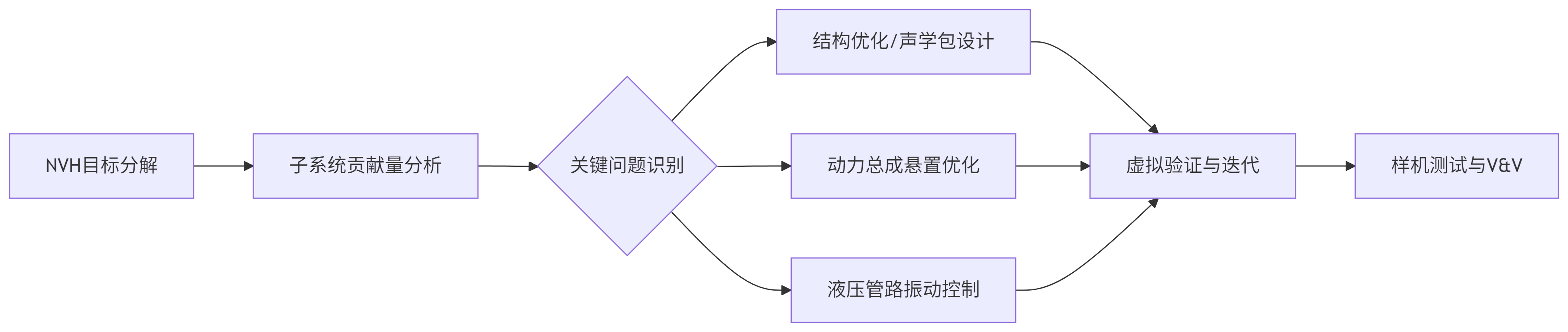

2.2 正向开发流程


3. 关键技术手段

3.1 振动控制
  • 低阶惯性力平衡

    • 柴油机曲轴平衡块优化,减少1阶/2阶振动激励

  • 隔振系统设计

    • 三级悬置系统(发动机-变速箱-车架),解耦率>80%

    • 液压泵弹性支撑(橡胶-金属复合衬套,动刚度曲线匹配)

  • 结构动力学优化

    • 驾驶室模态避频(第一阶弯曲模态>30Hz,避开发动机点火阶次)

3.2 噪声控制
  • 声源抑制

    • 进气系统赫姆霍兹谐振腔设计(消除特定频率气流噪声)

    • 液压阀块流道CFD优化,降低流体脉动噪声

  • 传递路径阻断

    • 驾驶室多层隔声结构(钢板-阻尼层-吸声棉-内饰板,STL≥25dB@1kHz)

    • 动态吸振器(DVA)应用于薄壁钣金(如油箱盖板)

3.3 声品质工程
  • 心理声学参数优化

    • 降低粗糙度(Roughness)与尖锐度(Sharpness)

  • 主动噪声控制(ANC)

    • 针对发动机阶次噪声的反馈式降噪(如矿卡驾驶室)

4. 先进工具与方法

4.1 仿真技术
  • 多体动力学(MBD)

    • 整机刚柔耦合模型(RecurDyn),预测工作装置振动传递

  • 声学仿真

    • 边界元法(BEM)计算机外噪声辐射(如风扇噪声指向性)

  • 流固耦合(FSI)

    • 液压管路流体脉动引发的结构振动(ANSYS Mechanical + Fluent)


4.2 测试技术
  • 工作变形分析(ODS)

    • 激光测振仪全场扫描挖掘机动臂振动形态

  • 传递路径分析(TPA)

    • 贡献量排序(如驾驶室地板振动80%来自后桥激励)

  • 声学相机

    • 64麦克风阵列定位液压泵噪声泄漏点

5. 典型工程案例

  • 案例1:装载机驾驶室低频轰鸣改善

    • 问题:125Hz峰值噪声(与发动机4阶激励耦合)

    • 措施:增加顶棚加强筋(模态从118Hz提升至135Hz)+ 内饰板约束层阻尼处理

    • 效果:声压级降低6dB(A),驾驶员耳旁噪声达标

  • 案例2:电动叉车电机啸叫控制

    • 问题:2kHz电磁噪声通过车架传递至货叉

    • 措施:电机壳体结构强化(第一阶模态从1950Hz→2300Hz)+ 硅基隔振垫

    • 效果:啸叫主观评价提升2级(ISO 11094标准)

6. 未来发展趋势

  • 电动化转型

    • 电机高频噪声(>5kHz)与电池冷却风扇噪声成为新挑战

  • 智能化NVH

    • 基于振声特征的故障预警系统(如轴承磨损早期识别)

  • 材料创新

    • 超材料隔声罩(低频宽带隔声)、碳纤维轻量化阻尼结构

7. 核心价值输出

  • 用户端:提升操作舒适性,降低疲劳事故风险

  • 产品端:差异化竞争力(如“静音版”挖掘机溢价10%)

  • 合规端:确保全球市场准入(如欧盟Stage V噪声认证)

工程机械与车辆NVH开发是多学科协同的系统工程,需平衡性能、成本与可靠性。随着电动化、智能化推进,NVH设计正从“被动降噪”向“主动声学管理”演进,成为产品高端化的关键技术支柱。
