刹车噪声仿真与测试

刹车噪声是汽车制动系统中常见的问题，严重影响驾驶舒适性和用户体验。为了有效解决刹车噪声问题，通常需要结合仿真分析和实际测试两种手段。以下是对刹车噪声仿真与测试的详细介绍：

一、刹车噪声仿真

刹车噪声仿真主要通过有限元分析（FEA）和复特征值分析等方法，预测制动系统在不同工况下的噪声特性，并为设计优化提供指导。

1. 有限元模型建立

• 使用三维建模软件（如UG）建立制动系统的详细几何模型，然后导入有限元分析软件（如HyperMesh、ANSYS）进行网格划分。

• 选择合适的单元类型（如六面体单元CD6和C3D8I）以提高计算精度。

2. 仿真分析方法

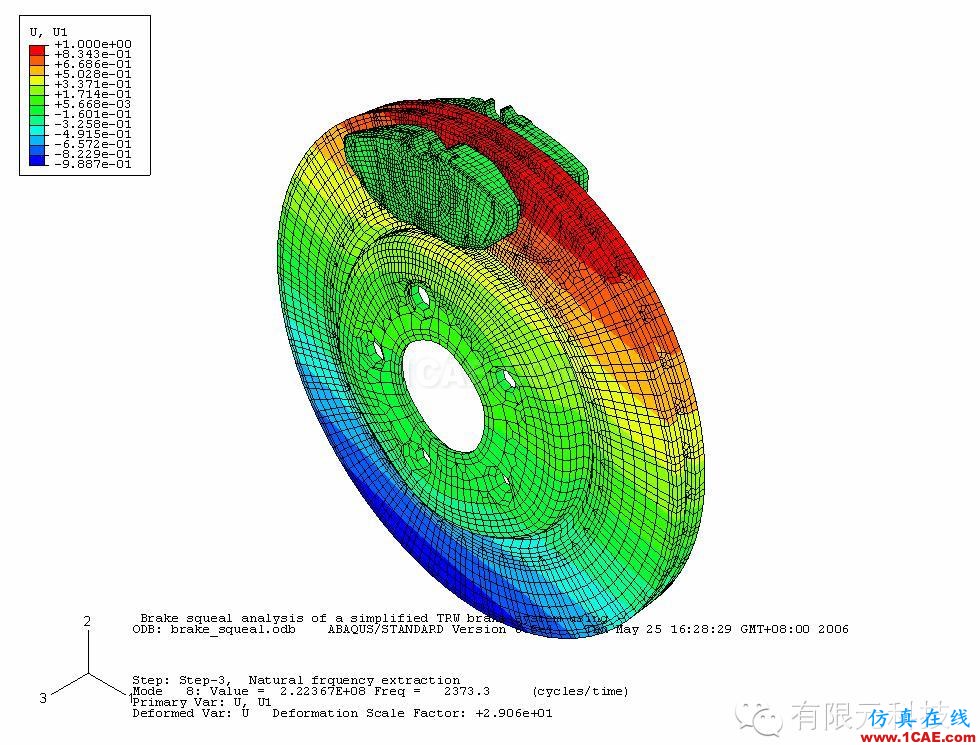

• 复特征值分析：通过求解系统的复特征值，识别出可能导致自激振动的不稳定模态，从而预测刹车尖叫等噪声问题。

• 瞬态动力学分析：模拟制动过程中摩擦力的变化，分析其对制动系统振动和噪声的影响。

3. 优化策略

• 通过调整制动盘和制动钳的结构参数（如增加刚度、改变形状）来改变系统的固有频率，避免模态耦合。

• 优化摩擦材料的性能参数（如杨氏模量、泊松比）以降低噪声。

二、刹车噪声测试

刹车噪声测试通过实际测量制动系统在不同工况下的噪声和振动特性，验证仿真结果，并为优化提供依据。

1. 测试设备与布置

• 在车轮位置安装热电偶、加速度传感器、压力传感器等，车内放置制动触发器、踏板力计、麦克风等。

• 使用高精度数据采集系统（如德维创系统）同步记录多种信号，确保测量的准确性和可靠性。

2. 测试流程

• 安装与校准：安装激光测振系统，进行三维坐标校准和测试网格布置。

• 噪声搜索：在制动测力计上运行自动搜索噪声程序，记录不同工况下的噪声频率和振动特性。

• 数据获取：结合激光测振仪和加速度传感器，获取制动系统的振动数据。

3. 数据分析

• 将测试数据与有限元模型进行对比，验证频率和模态的相关性。

• 通过FFT分析将振动数据转换为频域，识别噪声源并进行优化。

三、仿真与测试的结合

通过仿真与测试的结合，可以更全面地分析刹车噪声问题，提高优化效率。

1. 仿真指导测试：仿真分析可以预测潜在的噪声问题，为测试提供重点关注的工况和参数。

2. 测试验证仿真：测试结果可以验证仿真模型的准确性，为仿真优化提供实际依据。

四、总结

刹车噪声仿真与测试是解决制动系统噪声问题的关键手段。通过有限元分析和复特征值分析，可以预测噪声特性并优化设计；通过实际测试，可以验证仿真结果并进一步优化制动系统。结合仿真与测试，可以有效降低刹车噪声，提升汽车的舒适性和用户满意度。
